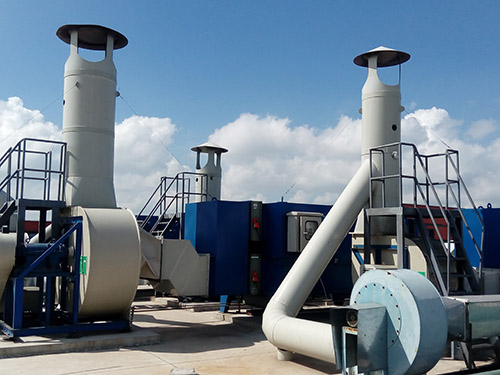

產品名稱：屋頂式離心風機及通風管道
規        格：可定制
產品類別：實驗室基礎設備
通風系統設計原則：

一、實驗室通風系統設計

1、通風換氣量可根據房間的換氣次數來確定，實驗室的換氣次數取每小時10-12次，特殊情況可以相應增大。[房間通風一般選擇500×500的鐵皮罩作為通風末端設備，每個通風罩通風量可達到600m3/h，房間的長×寬×高×10（換氣次數）=房間每小時的通風量，然后房間每小時的通風量除以600來確定通風罩的數量，支、干管風速按照6m/s計算]

2、通風柜支管風速為6-10m/s（計算時一般選擇10m/s），特殊情況可超過10m/s，但不宜超過12m/s；干管風速為10-14m/s（計算時一般選擇10m/s，如果管道比較長選擇12m/s，如果風量大選擇14m/s）。

3、通風柜面風速一般控制在0.375-0.75m/s之間，驗收標準一般取0.5m/s，最佳面風速為0.508m/s。（測量面風速時，一般將拉門拉至5cm高度測量，風速達到0.3-0.5 m/s即算合格，如果拉門高度過大時，測量拉門下方5cm高度處風速，也可合格）。

通風柜的危險等級 平均面風速（m/s） 最低面風速（m/s）

備注

高 0.622-0.75m/s 0.5m/s

中 0.5m/s 0.4 m/s

低 0.375-0.4m/s 0.25m/s

4、 室外噪聲應控制在70dB（A），實驗室內噪聲應控制在55dB（A），（室內噪聲GB60分貝超標，室外噪音大約為75分貝）。風機的噪聲可以分為本身的機械噪聲（此噪聲主要由風扇質量不同引起）和風聲（為主要噪聲）。在風機功率不大的情況下，可通過在風機上方加防雨罩來消除風聲，在使用大功率風機時一般在風機進出口加消聲器來消除風聲，機械噪聲主要靠建隔音墻、小黑屋或在風機進出口加軟接頭來解決，減振的主要方法為風機底座做成減振底座并安裝減振器或加裝減振墊。

5、 通風量（Q）=表面風速×通風柜開口面積。電子調風閥的作用是通過調節每臺通風柜的風管半徑來調節每臺通風柜的通風量，來達到當通風柜開口面積變化時保持表面風速不變。

6、 排風量（Q）=表面風速×通風柜開口面積。變頻系統的作用是改變風機的轉速來改變風機的通風量，當一套通風系統中只有少量幾臺通風柜工作時，變頻系統自動調節風機的轉速，從而改變風機的通風量，從而保證通風柜的面風速恒定。變頻系統和調風閥的作用類似，但如果只使用調風閥，則當一套通風系統中只有少量幾臺通風柜工作時，風機仍然以最高轉速工作，而使用變頻系統后，調整風機轉速可節省能源。

二、實驗室通風管路設計
1、確定每個系統包括多少通風柜，再根據每個系統包括通風柜的數量確定系統的大致通風量（每臺1200mm的通風柜設計風量為1300m3/h，每臺1500mm的通風柜設計風量為1700m3/h，每臺1800mm的通風柜設計風量為2100m3/h，每臺原子吸收罩的設計風量為600m3/h，每臺萬向排煙罩的設計風量為250或300m3/h），然后選擇通風量稍大于系統通風量的風機。

2、計算通風過程中損失的壓力：單臺通風柜柜系統阻力約80-100Pa，一般1m的管道損失5-6Pa，一個彎頭損失40-50Pa，風機出口和抽風口各損失60Pa，消聲器損失50Pa，然后根據所計算出的風機的通風量和壓力在圖表曲線中選擇合適的風機（在計算過程中只計算最遠端通風柜的壓差，然后留200-300Pa的余量）。

3、然后根據通風量=風管截面×管內風速來計算風管半徑（支管根據通風柜尺寸選擇315mm）。
