實驗室通風系統設計
實驗室常用排風設備主要有：通風柜、原子吸收罩、萬向排氣罩、吸頂式排氣罩、臺上式排氣罩等。

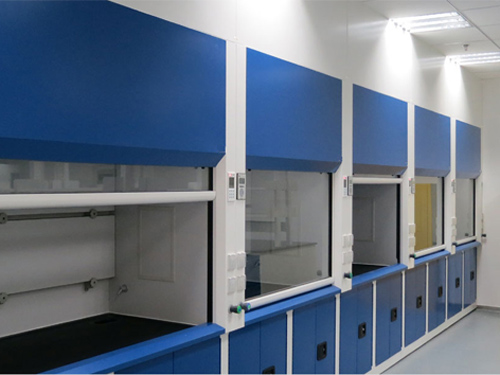

通風柜是安全處理有害、有毒氣體或蒸汽的通風設備，作用是用來捕捉、密封和轉移污染物以及有害化學氣體，防止逃逸到實驗室內，這樣通過吸入工作區域的污染物，使其遠離操作者，來達到吸入接觸的最小化。通風柜內的氣流是通過排風機將實驗室內的空氣吸進通風柜，將通風柜內污染的氣體稀釋并通過排風系統排到戶外后，可以達到低濃度擴散；

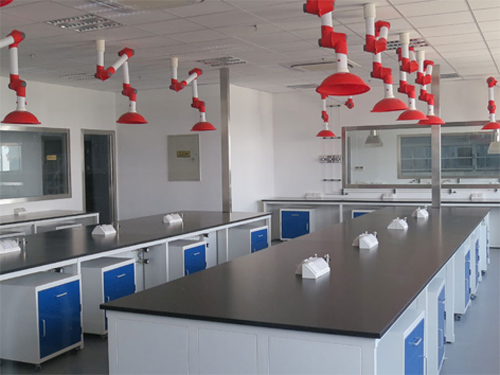

萬向抽氣罩是進行局部通風的首選：安裝簡單、定位靈活，通風性能良好，能有效保護實驗室工作人員的人身安全；
原子吸收罩主要適用于各類大型精密儀器，要求定位安裝，有設定的通風性能參數，也是整體實驗室規劃中必須考慮的因素之一；
排氣罩主要適用于化學實驗室，在解決這類實驗室的整體通風要求中，它是必不可少的裝備之一。
目前我公司主要采用的風機主要有防腐軸流風機（防腐斜流風機）、防腐離心風機。軸流風機適用于風壓小、適用于管路短的通風系統（一般10米以內）；離心風機適用于管路長的通風系統（一般10m以上，否則易造成噪音大）。風機的材質：一般分為玻璃鋼風機、PP風機、不銹鋼風機、鐵制等。
風機的型號的選擇，是根據風量和風壓來選擇的。
1、風量的計算方法：根據面風速來確定排風量（面風速的一般取值為：0.3~0.5 m/s）
2、計算公式：G=S•V•h•μ=L•H•3600•μ
3、其中
G：排風量
S：操作窗開啟面積
V：面風速
h: 時間（1小時）
L: 通風柜長度
H: 操作窗開啟高度
μ: 安全系數（1.1~1.2）
例：1200L的通風柜其排風量計算如下：G：1.2*0.75/2*0.8*3600*1.2=1555 m3/h
經驗值：
1200L通風柜排風量一般為1500 m3/h
1500L的通風柜排風量一般為1800 m3/h
1800L的通風柜排風量一般為2000 m3/h
注：中央臺上用排風罩排風量的計算方法同通風柜排風量的計算方法
原子吸收罩排風量的計算方法：
根據罩口風速來確定排風量（罩口風速的一般取值：1~2 m/s）
計算公式：G=πR2•V•3600•μ
其中 G:排風量
R:罩口半徑
V:罩口風速
μ:安全系數（1.1~1.2）
經驗值：一般情況下原子吸收罩的排風量在500~600 m3/h
整體通風的排風量計算方法計算公式：G=V•n•h=L•W•H•n•h
其中 G:排風量
V:房間體積
n:換氣次數 （一般取8~12次）
h:時間（1小時）
換氣次數參考值
實驗室 化學 有機合成 有毒實驗 P級實驗 生物 醫藥 物理
次/小時 6-20 15-18 20-30 15-30 5-30 5-10 3-8
2、風壓的計算
管線沿程阻力約5Pa/米，彎頭阻力為10~30 Pa/個，三通阻力為30~50 Pa/個。
注：所有阻力之和乘以安全系數（1.1~1.2）即為風壓值。
通風管線風量的計算注：一般情況下國家標準的風管風速取值范圍為V=6~8m/s （公司計算標準的風管風速取值范圍為V=8~12m/s）
計算公式：G=S•V•3600=πR2•V•3600→R=[G/(π•V•3600)]½
其中 G:排風量（根據上述計算得出）
R：風管半徑
V：風管風速
注：矩形風管的尺寸有如下幾種固定尺寸：120、150、200、250、300、400、500、630、800、1000、1200、1400、1600、1800 (如需由圓形管變?yōu)榫匦喂?，設計原則是面積相等)部分通風管線的風量計算
參考值
類型 規格 排風量m3/h
圓形風管 Φ160 578.76
Φ200 904.32
Φ300 2034.72
Φ400 3617.28
矩形風管 200*200 1152
300*300 2592
400*400 4608
